一、產品簡介

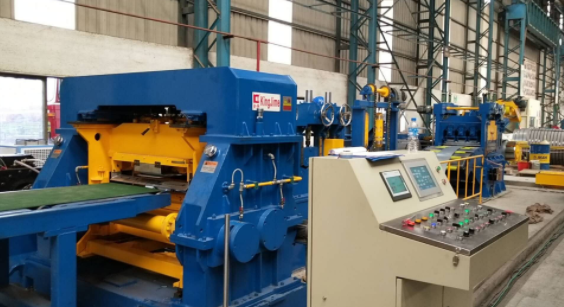

金屬卷帶高速開平飛剪剪切生產線主要功能是將金屬卷帶通過自動液壓開卷、校平、地坑存料緩沖、夾持裝置、NC伺服定尺、高速飛剪、輸送臺、雙重疊料等構成。
一些如銅、鋁、矽鋼等材質的薄板采用停剪可能有壓印，并且剪切速度難達到衡速60m/min以上要求,而金錚KJF60系列是采用60m/min速度飛剪配置，解決了用戶的顧慮，更重要是做到適用型，減少了用戶不必要的浪費。金錚KJF100是在KJF60的適用型上對速度、精度的一個提升，給諸如批量生產的材料商和大型五金配件用戶提供了高效率的精密高速飛剪橫切設備。
二、產品優點：
1、旋轉高速剪切，不會因停剪造成任何壓??；
2、六重校平機，對薄板校平精度達到更高；
3、滾輪式升降料坑，更好保護材料；
4、雙重疊料架，打包捆綁不停機
5、采用行業著名電控系統：德國苞米勒伺服飛剪電控系統、西門子電機、日本安川變頻器；
6、0-120M/MIN高速飛剪，加工產能翻翻。
三、主要構成單機：
1、上料小車
2、輔助支撐
3、液壓開卷機
4、六重精密校平機
5、側導位
6、活套
7、精密NC定尺

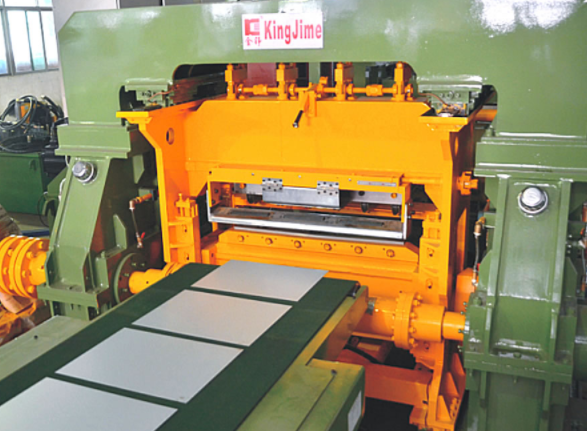

8、高速精密旋轉飛剪主機
9、輸送帶
10、疊料架I
11、雙層疊料架II
12、升降出料臺車
13、油壓系統
14、氣動系統
15、電控系統
四、選配參數
|
規格型號
|
材料厚度范圍
|
最大承重
|
材料寬度范圍
|
線速度
|
剪切精度
|
校平精度
|
|
(mm)
|
(m/min）
|
（mm）
|
（mm）
|
|
KJF100-2*650
|
0.2 - 2.0
|
3、5
|
150 - 650
|
10 - 100
|
±0.15
|
1
|
|
KJF100-2*850
|
0.2 - 2.0
|
5、10
|
150 - 850
|
10 - 100
|
±0.15
|
1
|
|
KJF100-2*1050
|
0.2 - 2.0
|
10、15
|
300 - 1050
|
10 - 100
|
±0.15
|
1
|
|
KJF100-2*1300
|
0.3 - 2.0
|
10、15
|
300 - 1300
|
10 - 100
|
±0.15
|
1
|
|
KJF100-2*1600
|
0.3 - 2.0
|
15、20
|
300 - 1600
|
10 - 100
|
±0.15
|
1
|
|
KJF100-3*650
|
0.2 - 3.0
|
3、5
|
150 - 650
|
10 - 100
|
±0.15
|
1
|
|
KJF100-3*850
|
0.2 - 3.0
|
5、10
|
150 - 850
|
10 - 100
|
±0.15
|
1
|
|
KJF100-3*1050
|
0.2 - 3.0
|
10、15
|
300 - 1050
|
10 - 100
|
±0.15
|
1
|
|
KJF100-3*1300
|
0.3 - 3.0
|
10、15
|
300 - 1300
|
10 - 100
|
±0.15
|
1
|
|
KJF100-3*1600
|
0.3 - 3.0
|
15、20
|
300 - 1600
|
10 - 100
|
±0.15
|
1
|
