一、產品介紹

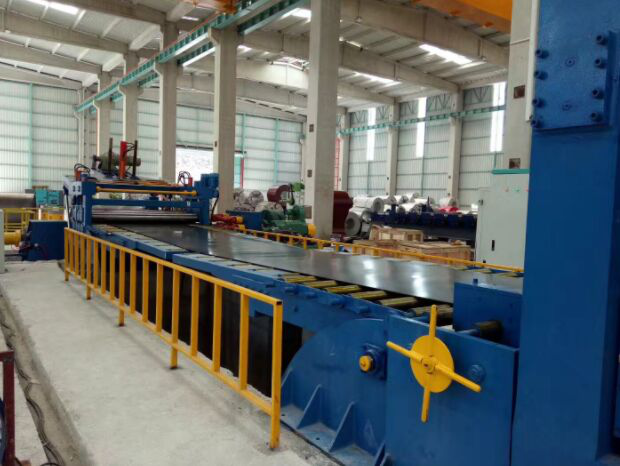

金錚機械研發設計為您推出的KJH25厚板低速橫剪生產線，主要滿足客戶鋼卷厚度在6-20mm，8-25mm范圍。該生產線是優于行業高配型厚板橫剪生產線配置，具備開卷、校平、送料、定尺、橫剪、疊料/堆垛等主要功能。其主要工作設備有上料小車、龍門式開卷機、預校機、校平機及動力、夾送裝置、編碼定尺裝置、剪床、輸送機、氣動排料、出料工作臺、液壓系統、電器系統等組成。KJH25厚板系列是適用于厚熱軋鋼卷低速開卷校平剪切的客戶需求，它是PARKER、歐陸、西門子、施耐德、油研等為主導品牌的控制系統配置較高，整線功能強，不僅能達到標準剪切生產線的技術要求，更能展現企業生產實力。
該生產線通過PLC數控系統控制，定尺通過直流電機和旋轉編碼器控制長度，用戶可以根據訂單數量、長度、速度在PLC系統人機界面進行輸入數據，當剪切數量達到后，設備就自動停機。該生產線可以調節，具有測量精準，全程自動工作，操作簡單，更具有較強的操作性和優良性?xún)r(jià)比。
二、主要優點、
1、龍門式卷取開卷機，承載可達40T重噸位
2、添加5-7棍預校機
3、機械剪切可達8-25MM厚鋼卷
4、工作線可添加分條主機縱剪后再橫剪
5、疊料方式可采用堆垛式
三、主要機器
1、上料小車
2、輔助支撐
3、液壓卷取機
4、預校機
5、精密校平機
6、側導位
7、精密NC定尺
8、機械剪床
9、棍輪輸送架
10、疊料架
11、升降臺車
12、油壓系統
13、氣動系統
14、電控系統
四、選配參數
|
型號
|
厚度
|
寬度
|
校平公差
|
剪切公差
|
速度
|
卷重
|
|
(m/min)
|
|
KJH25-20*2000
|
6-20
|
400-2000
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-20*2200
|
6-20
|
400-2200
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-20*2500
|
6-20
|
500-2500
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-25*2000
|
8-25
|
400-2000
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-25*2200
|
8-25
|
500-2200
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-25*2500
|
8-25
|
600-2500
|
2.5
|
±1.0
|
25
|
20、30、40
|
