一、產品介紹

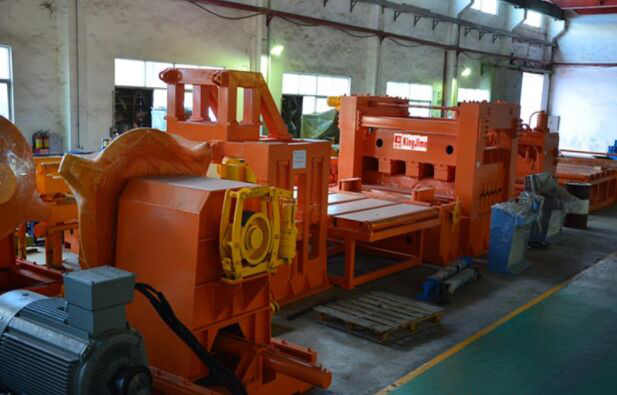

KJH25-10系列是鋼卷厚度最大是4-10mm范圍時,針對這種中厚板材料的橫切生產需求，金錚機械研發設計出KJH25中厚板低速橫剪系列來滿足。該生產線的標準型中厚板橫剪生產線配置具有開卷、校平、送料、定尺、橫剪、碼料等主要功能。其主要工作設備有上料小車、雙頭或龍門式開卷機、液壓引料機、校平機及動力、夾送裝置、編碼定尺裝置、剪床、輸送機、氣動垛料機、出料工作臺、液壓系統、電器系統等組成。KJH25中厚板系列是適用于中厚熱軋、不銹鋼卷低速開卷校平剪切的客戶需求，它不僅能達到標準剪切生產線的技術要求，更能展現出重大客戶現場駐廠考察時用戶生產力的優勢。
該生產線通過PLC數控系統控制，定尺通過直流電機和旋轉編碼器控制長度，用戶可以根據訂單數量、長度、速度在PLC系統人機界面進行輸入數據，當剪切數量達到后，設備就自動停機。該生產線可以調節，具有測量精準，全程自動工作，操作簡單，更具有較高的性價比優勢。
二、主要機器
1、上料小車
2、輔助支撐
3、雙頭液壓開卷機
4、預校機
5、精密校平機
6、側導位
7、精密NC定尺
8、機械剪床
9、棍輪輸送架
10、垛料臺
11、油壓系統
12、氣動系統
13、電控系統
三、產品優點
1、雙頭承載重噸位卷帶
2、添加7-9棍預校平機
3、液壓或機械剪床
4、工作線可添加分條主機縱剪后再橫剪
5、疊料方式可采用堆垛式或疊放排料架
四、選配參數
|
規格型號
|
厚度
|
寬度
|
校平精度
|
剪切公差
|
線速度
|
承重
|
|
（mm)
|
(mm)
|
(mm)
|
(m/min)
|
(t)
|
|
KJH25-10*2000
|
3月10日
|
500-2000
|
2
|
±1.0
|
25
|
15、20、25
|
|
KJH25-10*2200
|
3月10日
|
600-2200
|
2
|
±1.0
|
25
|
20、30、40
|
|
KJH25-10*2500
|
3月10日
|
800-2500
|
2
|
±1.0
|
25
|
20、30、40
|
|
KJH25-12*2000
|
3月12日
|
500-2000
|
2
|
±1.0
|
25
|
20、30、40
|
|
KJH25-12*2200
|
3月12日
|
600-2200
|
2
|
±1.0
|
25
|
20、30、40
|
|
KJH25-12*2500
|
3月12日
|
800-2500
|
2
|
±1.0
|
25
|
20、30、40
|
|
KJH25-14*2000
|
4月14日
|
500-2000
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-14*2200
|
4月14日
|
600-2200
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-14*2500
|
4月14日
|
800-2500
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-16*2000
|
4月16日
|
500-2000
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-16*2200
|
4月16日
|
600-2200
|
2.5
|
±1.0
|
25
|
20、30、40
|
|
KJH25-16*2500
|
4月16日
|
800-2500
|
2.5
|
±1.0
|
25
|
20、30、40
|
